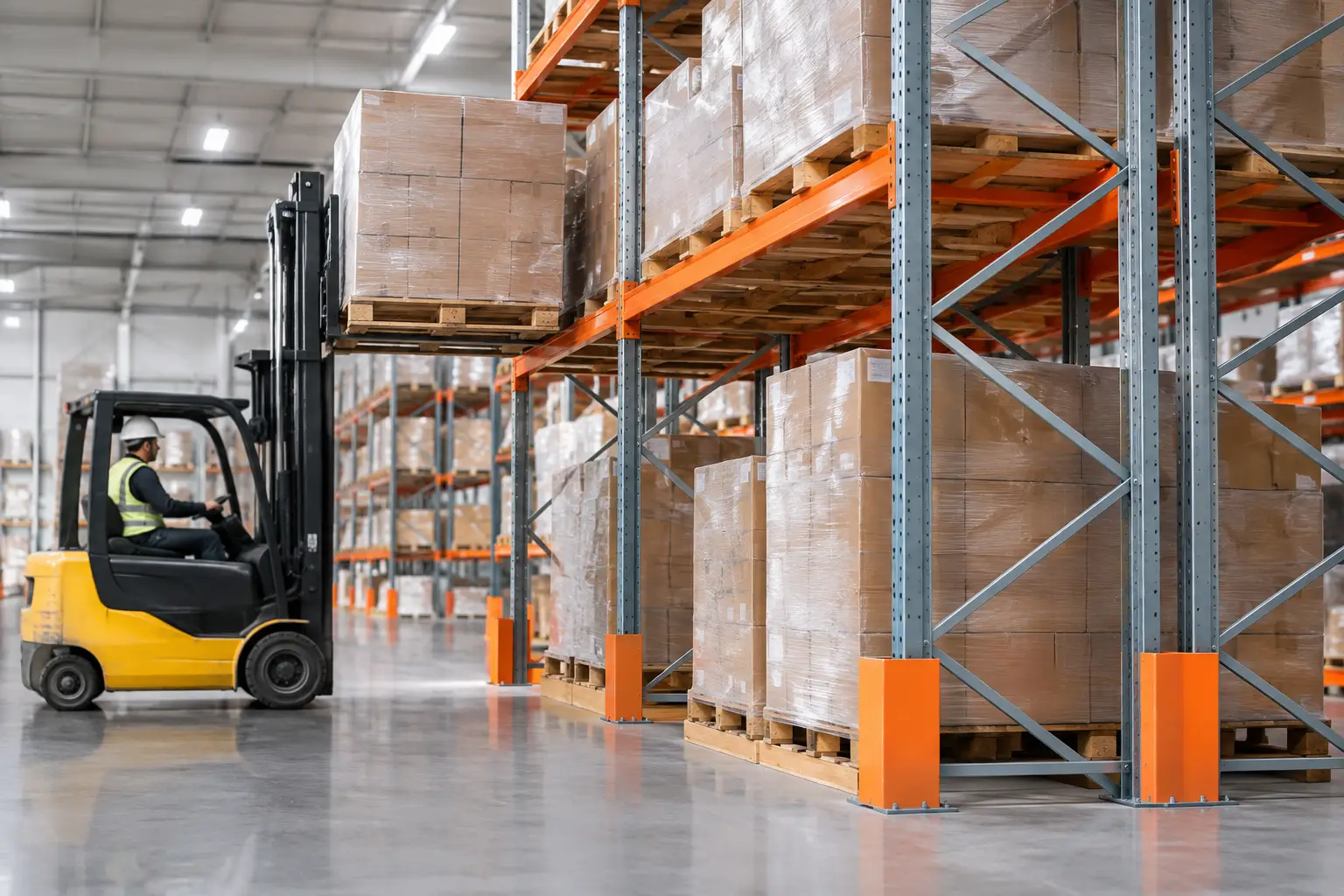

La pregunta qué carga soporta un rack no se responde con un número estándar. Dos estructuras de apariencia similar pueden tener capacidades muy distintas según su configuración, la altura de almacenaje, el tipo de pallet, la distribución de los niveles y las condiciones del edificio. En una bodega industrial, asumir una capacidad sin revisar estos antecedentes puede afectar la seguridad, la continuidad operacional y la vida útil de la instalación.
La capacidad correcta se define mediante ingeniería. Esto permite establecer cuánto peso puede recibir cada nivel, cada módulo y el sistema completo, considerando además las cargas dinámicas propias de la operación y la condición sísmica que corresponde a una instalación en Chile.
Qué carga soporta un rack y cómo se expresa
Cuando se habla de la carga de un rack, conviene separar tres conceptos. El primero es la carga por pallet: el peso máximo de cada unidad que se almacenará, incluyendo producto, pallet, embalaje y cualquier elemento adicional que llegue a la posición.
El segundo es la carga por nivel, que corresponde a la suma de los pallets ubicados sobre un par de vigas. Por ejemplo, si un nivel almacena dos pallets de 1.000 kg, la carga de diseño de ese nivel no debiera considerarse simplemente como 2.000 kg nominales. La ingeniería debe incorporar la configuración real, las tolerancias operacionales y los criterios de seguridad aplicables.
El tercero es la carga por módulo o bahía, es decir, el peso total que reciben los marcos verticales a lo largo de todos los niveles de almacenaje. Una estructura de cinco niveles puede soportar una carga relevante incluso si cada pallet individual no parece particularmente pesado. Por eso, cambiar la altura de un rack o agregar un nivel exige revisar la capacidad de los marcos, los anclajes y el piso.
En términos simples, la carga máxima no depende solo de las vigas. El rack trabaja como un conjunto estructural compuesto por marcos, diagonales, vigas, placas base, anclajes y elementos de arriostramiento. Todos deben estar calculados para la condición de operación definida.
No existe una capacidad única para todos los racks
Un rack selectivo puede configurarse para pallets livianos, cargas medias o unidades de gran tonelaje. También puede diseñarse para almacenar dos, tres o más pallets por nivel, con diferentes luces entre marcos y distintas alturas de elevación. Por esta razón, frases como “este rack soporta 1.000 kg” son incompletas si no indican si el dato corresponde a cada pallet, a cada nivel o al módulo completo.
La capacidad también cambia entre sistemas. Un rack Drive In, por ejemplo, está diseñado para almacenar pallets en profundidad y priorizar densidad. Sus componentes reciben una condición de carga diferente a la de un rack selectivo, donde la grúa horquilla accede directamente a cada posición. En rack picking, la exigencia puede estar determinada tanto por la carga como por la manipulación manual, el tamaño de las cajas y la necesidad de reposición.
En altillos industriales y altillo rack, la carga se evalúa sobre la superficie de uso, la estructura portante, las escaleras, las barandas y los puntos de apoyo. No es equivalente diseñar una plataforma para tránsito peatonal y preparación de pedidos que para ubicar carros, equipos o zonas de acumulación de mercadería.
Variables que definen la capacidad real
La carga admisible de un sistema de almacenaje se determina a partir de antecedentes técnicos y operacionales. El peso de los pallets es central, pero no es el único factor.
Peso, dimensiones y estabilidad del pallet
No basta con conocer el peso promedio del inventario. El cálculo debe considerar el pallet más pesado que efectivamente podría ingresar al sistema. Si una operación normalmente almacena cargas de 700 kg, pero recibe partidas de 1.100 kg, la estructura debe estar diseñada y señalizada para evitar que esa carga excepcional termine en una posición no apta.
También importa la geometría. Un pallet sobredimensionado, una carga desplazada hacia un borde o una mercadería con centro de gravedad elevado pueden modificar la condición de apoyo. Las vigas requieren una ubicación correcta de los pallets para transmitir la carga de forma prevista hacia los marcos.
Altura del rack y número de niveles
A mayor altura, mayores son las exigencias sobre los marcos y la estabilidad global de la estructura. Agregar niveles puede parecer una forma directa de ganar posiciones de pallet, pero aumenta la carga acumulada en los elementos inferiores y en las placas de anclaje.
La altura disponible bajo cercha, las interferencias con iluminación, redes contra incendio y equipos de climatización deben revisarse desde el layout. Aprovechar la altura no consiste en llevar el rack al máximo posible, sino en definir una altura compatible con la operación segura de la grúa horquilla y con las holguras necesarias para maniobrar cada pallet.
Luz entre marcos y tipo de viga
La distancia entre marcos determina la luz que deben cubrir las vigas. A igual carga por nivel, una viga más larga requiere una solución estructural distinta. No corresponde aumentar la cantidad de pallets por nivel solo porque existe espacio físico: hay que validar la sección de las vigas, sus conectores y la carga transferida a los marcos.
Una modificación frecuente consiste en reemplazar pallets de una medida por otros más angostos para incorporar una tercera posición. Si no se recalcula el nivel, se puede superar la capacidad originalmente definida aunque cada pallet mantenga el mismo peso unitario.
Equipos de movimiento y forma de operar
El tipo de grúa horquilla influye en las holguras del pasillo, la altura de trabajo y el riesgo de impactos. Una operación con reach truck no tiene las mismas exigencias de pasillo que una con contrabalanceada, y un equipo que trabaja a gran altura requiere una precisión mayor en la toma y deposición de cargas.
Los golpes de horquilla contra marcos, diagonales o vigas son una de las causas más habituales de daño en racks. Una capacidad calculada no protege por sí sola a la estructura si existen impactos recurrentes, pallets deteriorados o cargas mal ubicadas. La operación, la capacitación y la inspección son parte de la seguridad del sistema.
Condición sísmica, piso y anclajes
En Chile, la condición sísmica debe incorporarse al diseño. El rack necesita resistir las cargas verticales de almacenamiento y la respuesta lateral que puede generar un evento sísmico. Esto puede requerir configuraciones específicas de arriostramiento, uniones y anclajes.
El piso de la bodega también debe ser evaluado. La losa debe soportar las cargas transmitidas por las placas base y los anclajes deben instalarse según una solución compatible con su condición real. Una estructura correctamente fabricada puede perder desempeño si se monta sobre una losa con resistencia, espesor o estado insuficiente para las cargas previstas.
La memoria de cálculo convierte una necesidad operativa en una solución verificable
Antes de definir una capacidad, el proyecto debe partir por un levantamiento técnico. Se revisan las dimensiones de la bodega, altura útil, ubicación de pilares, estado y características del piso, redes existentes, accesos, zonas de carga y descarga, así como la circulación de equipos.
Luego se levantan los datos de inventario: cantidad de SKU, peso máximo por pallet, medidas de las unidades, rotación, stock promedio y stock peak. Con esta información es posible decidir si conviene privilegiar acceso directo, densidad, preparación manual de pedidos o una combinación de sistemas.
La memoria de cálculo respalda la solución definida. En ella se establecen las cargas de diseño, la configuración estructural y los criterios que debe respetar la operación. Es un documento clave para evitar decisiones basadas solo en cantidad de posiciones o en referencias de proyectos anteriores.
Una buena especificación también debe traducirse en señalización visible. Cada rack debiera informar la carga máxima por nivel y por módulo, junto con las condiciones de uso relevantes. Esa información permite que supervisores, operadores y equipos de prevención identifiquen rápidamente los límites de la estructura.
Cambios que obligan a revisar la capacidad del rack
Un rack no mantiene necesariamente su capacidad original cuando cambia la operación. Si se modifican los pesos de los pallets, se agrega un nivel, se reemplazan vigas, se cambian los equipos de movimiento o se reubica la estructura, corresponde realizar una revisión técnica.
También deben evaluarse los racks que han recibido impactos, presentan puntales doblados, diagonales dañadas, anclajes sueltos o vigas deformadas. En estos casos, la respuesta no debería ser enderezar un componente en terreno ni seguir cargando la posición afectada. Es necesario aislar el sector, revisar el daño y definir una reparación o reemplazo compatible con la ingeniería del sistema.
Para una bodega que busca aumentar capacidad, la pregunta correcta no es solo cuántos kilos soporta el rack. Es qué carga debe almacenar, con qué rotación, a qué altura, mediante qué equipo y bajo qué condiciones de piso y operación. Resolver esas variables antes del montaje permite ganar posiciones útiles sin comprometer la seguridad ni detener la operación cuando el inventario crece.
