Ancho de Pasillos para Racks Industriales
Una bodega puede tener altura disponible, racks en buen estado y una demanda creciente de posiciones de pallet, pero seguir perdiendo capacidad por una sola decisión de layout: el ancho de circulación.
Definir el ancho de pasillos para racks industriales no consiste en dejar el menor espacio posible entre estructuras. La medida debe compatibilizar el equipo de movimiento, las dimensiones reales de la carga, la geometría del pallet, la altura de operación y el flujo de la bodega sin comprometer seguridad ni productividad.
Un pasillo sobredimensionado consume superficie que podría transformarse en posiciones de almacenaje. Uno demasiado estrecho puede generar maniobras lentas, impactos contra los racks, restricciones para determinados equipos y mayores riesgos durante la operación.
Por eso, no existe una medida única aplicable a todas las bodegas.
Por qué el ancho de pasillo define la capacidad
En un layout de racks selectivos, cada metro destinado a circulación se repite a lo largo de toda la instalación.
Una diferencia aparentemente pequeña en el ancho de los pasillos puede modificar de forma importante la cantidad final de posiciones de pallet.
Sin embargo, aumentar densidad no significa simplemente reducir pasillos.
Si la operación trabaja con alta rotación, preparación frecuente de pedidos o varios equipos circulando simultáneamente, el diseño debe privilegiar una operación fluida.
En cambio, una operación con pallets homogéneos, menor variedad de SKU y movimientos más predecibles puede evaluar configuraciones de mayor densidad.
El ancho del pasillo también influye directamente en la productividad.
Cuando una grúa horquilla necesita repetir maniobras para ingresar, girar o corregir la posición de un pallet, disminuye la cantidad de movimientos que puede realizar por hora.
Ese costo no siempre aparece en el plano inicial, pero se repite diariamente durante toda la vida útil de la instalación.
El equipo define gran parte del pasillo
La primera variable que se debe revisar es el equipo utilizado para mover los pallets.
No basta con medir el ancho exterior de la máquina.
También deben analizarse:
- radio de giro;
- longitud total;
- dimensiones de las horquillas;
- tipo de mástil;
- altura de elevación;
- capacidad residual;
- dimensiones del pallet;
- sobresalientes de la carga;
- método de aproximación al rack.
Los fabricantes de equipos suelen informar una medida de referencia de pasillo de trabajo, habitualmente identificada como Ast.
Ese dato es mucho más relevante que utilizar un ancho genérico para todas las grúas.
La medida definitiva del proyecto debe obtenerse utilizando la ficha técnica del equipo real y las características de la unidad de carga.
Grúa horquilla contrapesada
La grúa horquilla contrapesada es uno de los equipos más utilizados en bodegas industriales debido a su versatilidad.
Puede utilizarse para:
- carga y descarga;
- movimiento de pallets;
- almacenamiento;
- recepción;
- despacho.
Su principal desventaja desde el punto de vista del layout es que generalmente necesita mayor espacio de maniobra que equipos diseñados específicamente para pasillos estrechos.
Como referencia operacional, en numerosos proyectos de rack selectivo con grúas contrapesadas aparecen pasillos dentro del rango aproximado de 3,2 a 4,0 metros.
Sin embargo, esta cifra no debe utilizarse como medida de diseño automática.
Dos grúas contrapesadas diferentes pueden necesitar pasillos distintos incluso manipulando el mismo pallet.
La medida final debe verificarse con el Ast del fabricante, las dimensiones reales de la carga y las tolerancias necesarias para la operación.

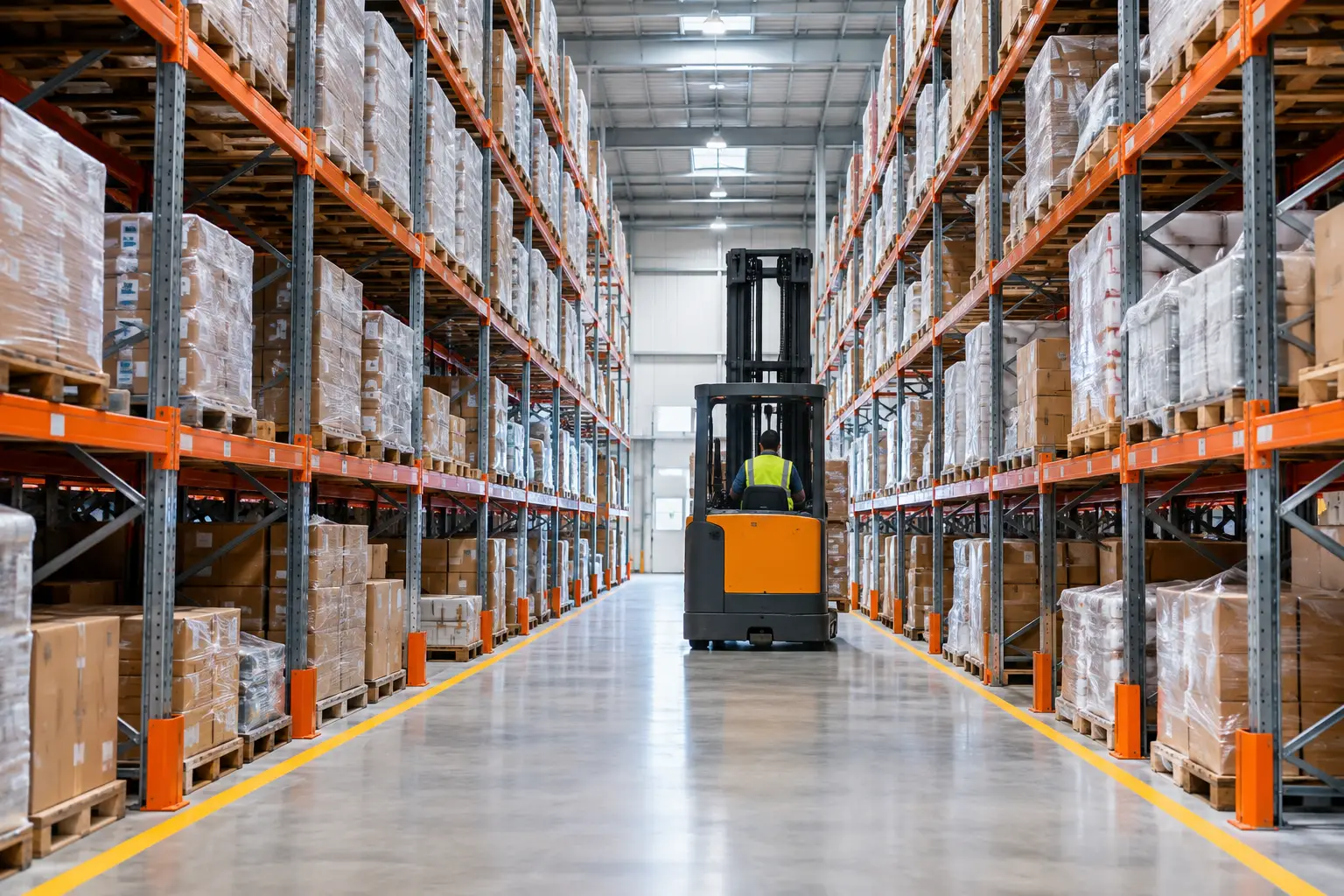

Reach Truck o grúa retráctil
Las grúas retráctiles están diseñadas para trabajar en pasillos más estrechos y alcanzar alturas mayores que muchas grúas contrapesadas.
Su configuración permite acercarse al rack utilizando menos superficie de maniobra.
En determinados proyectos pueden operar con pasillos del orden aproximado de 2,6 a 3,0 metros, aunque nuevamente la dimensión definitiva depende del modelo específico, pallet, altura y configuración de trabajo.
Esta reducción puede generar una diferencia significativa en capacidad.
Al disminuir el ancho de varios pasillos, el layout puede permitir incorporar nuevas líneas de rack y aumentar las posiciones de pallet.
Pero el análisis no debería considerar solamente el espacio recuperado.
También deben revisarse:
- inversión del equipo;
- estado de la losa;
- nivelación;
- altura de operación;
- capacitación;
- mantención;
- productividad esperada.
Reducir el pasillo tiene sentido solamente si la operación puede mantener ese estándar de forma consistente.
Equipos para pasillos angostos
Existen equipos especializados para configuraciones VNA —Very Narrow Aisle—, como determinadas grúas trilaterales o equipos específicos de pasillo angosto.
Estas soluciones pueden reducir todavía más el ancho de circulación y aumentar la densidad de almacenamiento.
Sin embargo, suelen necesitar mayores exigencias sobre:
- calidad del piso;
- guiado;
- tolerancias;
- diseño del rack;
- operación;
- capacitación;
- mantenimiento.
Pueden ser especialmente interesantes cuando el metro cuadrado de bodega tiene un valor elevado o cuando existe una restricción importante de superficie.
Pero no son automáticamente la mejor solución para cualquier bodega saturada.
La ganancia de posiciones debe compararse con la inversión y con la forma en que funciona la operación.
El pallet también forma parte del cálculo
Otro error frecuente es diseñar el pasillo pensando únicamente en la grúa.
El equipo no se desplaza vacío: debe manipular una unidad de carga.
El levantamiento debería registrar las dimensiones reales de los pallets:
- ancho;
- fondo;
- altura;
- peso;
- estabilidad;
- salientes.
Un pallet nominal de determinadas dimensiones puede aumentar su tamaño efectivo debido a:
- film;
- cajas;
- sacos;
- esquineros;
- embalajes;
- carga desplazada.
La dimensión que interesa para el diseño es la unidad de carga real, no solamente la medida nominal del pallet.
Una bodega puede tener varios formatos de carga
Muchas operaciones no trabajan con un único tipo de pallet.
Pueden existir simultáneamente:
- pallets estándar;
- pallets de mayor profundidad;
- bins;
- pallets plásticos;
- cargas sobredimensionadas;
- productos con salientes.
En ese caso, el diseño debe considerar el formato más exigente que efectivamente utilizará determinada zona.
No es recomendable validar todo el layout utilizando una medida teórica que no representa el inventario real.
Holgura entre pallet y rack
El objetivo no es conseguir que el pallet entre justo.
Debe existir espacio suficiente para que el operador pueda posicionar y retirar la unidad de carga de forma controlada.
Las tolerancias adquieren mayor importancia a medida que aumenta la altura.
Una desviación relativamente pequeña en los niveles bajos puede transformarse en una maniobra más compleja cuando el operador trabaja cerca de la altura máxima del equipo.
La precisión operacional debe incorporarse al diseño.
El ancho del pasillo depende del layout completo
El pasillo no se puede analizar de manera aislada.
Debe formar parte del diseño de layout de la bodega.
Se deben considerar simultáneamente:
- cantidad de SKU;
- rotación;
- recepción;
- almacenamiento;
- picking;
- reposición;
- consolidación;
- despacho;
- tránsito peatonal;
- circulación de equipos.
Una operación con muchas referencias necesita normalmente mayor acceso directo.
Una operación con pocas referencias y gran cantidad de pallets por SKU puede evaluar soluciones más compactas.
Rack Selectivo y ancho de pasillos
El Rack Selectivo requiere pasillos que permitan al equipo enfrentarse a las posiciones de almacenamiento.
Su principal ventaja es el acceso directo a cada pallet.
Por esa razón es especialmente utilizado cuando existen:
- muchos SKU;
- diferentes niveles de rotación;
- control por lote;
- necesidad de acceso rápido;
- cambios frecuentes de inventario.
La contrapartida es que una parte relevante de la superficie queda destinada a circulación.
Optimizar correctamente esos pasillos puede aumentar la capacidad sin cambiar el sistema de almacenamiento.
Cuándo evaluar Rack Drive In
Si la bodega almacena grandes cantidades de pallets de una misma referencia, puede resultar más eficiente reducir la cantidad total de pasillos en vez de intentar disminuir algunos centímetros en cada calle.
Un Rack Drive In permite almacenar pallets en profundidad.
La grúa ingresa dentro de la estructura y se elimina la necesidad de disponer de un pasillo frente a cada fila.
Esta configuración puede ser adecuada cuando existen:
- pocas referencias;
- muchos pallets por SKU;
- lotes homogéneos;
- operación compatible con menor selectividad.
El análisis de pasillos, por lo tanto, también puede terminar modificando el sistema de almacenamiento propuesto.
La orientación de los racks también importa
A veces el problema no está en el ancho de los pasillos, sino en la dirección en que fueron proyectados.
Cambiar la orientación de las filas respecto de:
- portones;
- muelles;
- recepción;
- despacho;
- zonas de preparación;
puede reducir considerablemente los recorridos de las grúas.
Una calle levemente más amplia puede ser operacionalmente mejor si evita desplazamientos extensos o cruces permanentes.
El layout debe evaluarse como una red de movimientos y no solamente como una cuadrícula de racks.
Pasillos principales y calles de almacenamiento
No todos los pasillos necesariamente deben tener la misma función.
Puede existir:
- un pasillo principal de circulación;
- calles de almacenamiento;
- pasillos transversales;
- sectores de maniobra;
- zonas de espera.
Una configuración correctamente jerarquizada permite separar los movimientos de tránsito de las maniobras de almacenamiento.
Esto puede mejorar la circulación incluso sin modificar de forma importante el ancho individual de las calles.
Las intersecciones requieren atención especial
Las intersecciones concentran varios movimientos:
- giros;
- cruces;
- cambios de dirección;
- peatones;
- equipos;
- transferencia de pallets.
Por eso no deberían analizarse utilizando exactamente el mismo criterio que una calle de almacenamiento lineal.
Cuando el flujo es intenso puede ser necesario disponer de mayor superficie, señalización o separación de recorridos.
