Un puntal golpeado, una diagonal deformada o una viga mal encajada pueden parecer incidentes menores hasta que comprometen una posición de pallet, bloquean un pasillo o obligan a detener parte de la operación.

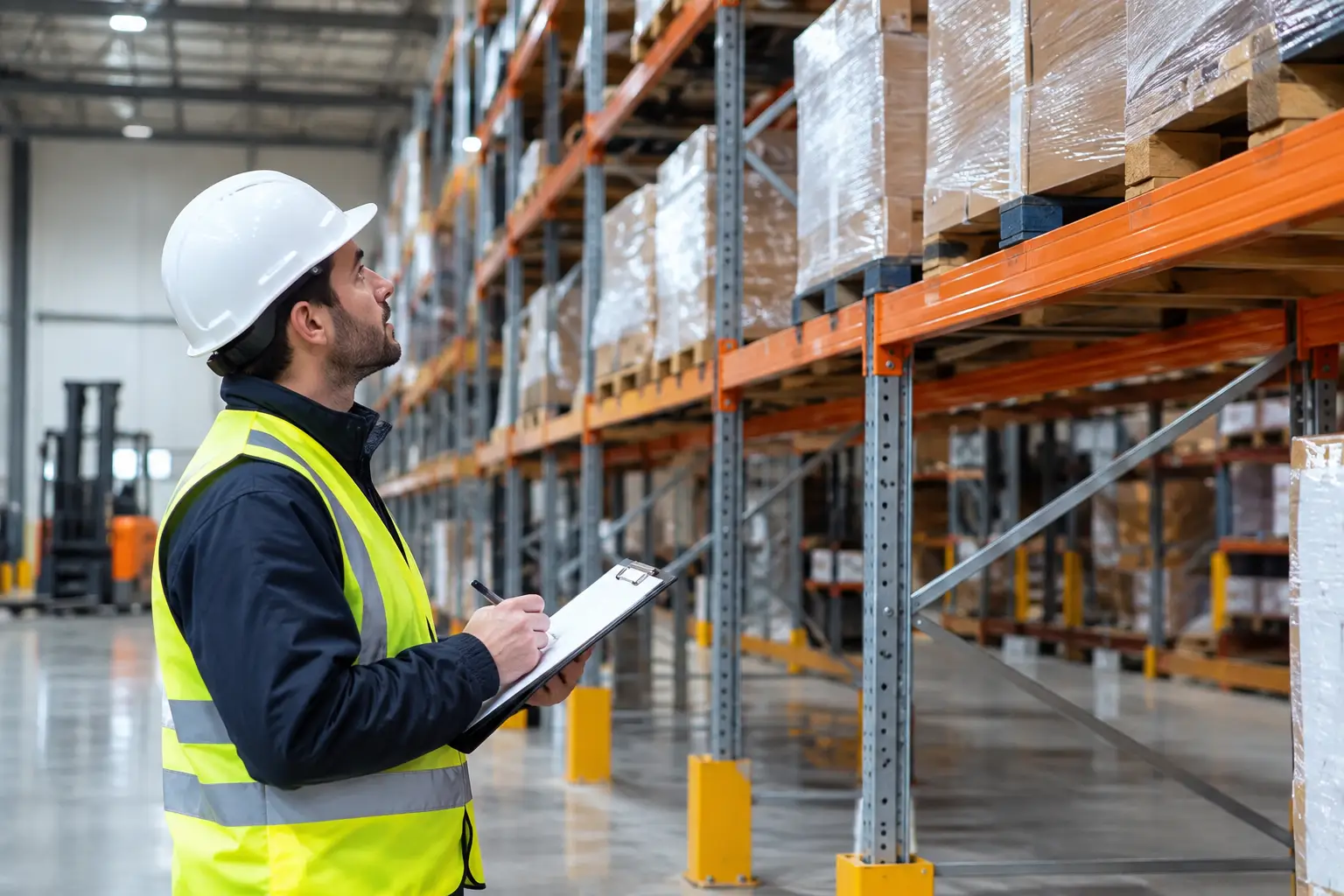

La inspección de racks industriales permite detectar daños, modificaciones y condiciones de uso que pueden afectar el desempeño de la estructura antes de que el problema aumente.
En una bodega con alta rotación, equipos de movimiento y exigencias permanentes de despacho, los racks no son elementos estáticos. Reciben cargas repetidas, maniobras de grúas horquilla, impactos accidentales, cambios de configuración y, en algunos casos, modificaciones realizadas sin evaluación técnica.
Por eso, inspeccionar no consiste solamente en recorrer los pasillos buscando golpes visibles. La revisión debe relacionar el estado real de la estructura con su configuración, cargas admisibles, componentes instalados y condiciones actuales de operación.
Por qué inspeccionar racks industriales
Cada sistema de almacenamiento se diseña para trabajar bajo determinadas condiciones.
Entre ellas se encuentran:
- peso por pallet;
- dimensiones de la unidad de carga;
- cantidad de niveles;
- altura de almacenamiento;
- configuración de vigas;
- marcos;
- arriostramientos;
- anclajes;
- tipo de pallet;
- distribución de cargas.
Cuando alguna de estas variables cambia sin una revisión técnica, el rack puede comenzar a utilizarse fuera de las condiciones consideradas originalmente.
Esto puede ocurrir cuando:
- aumenta el peso de los productos;
- se incorporan pallets de otra dimensión;
- se modifica la posición de las vigas;
- se agregan niveles;
- cambian los equipos de movimiento;
- aparecen impactos en los marcos;
- se reemplazan componentes sin verificar compatibilidad.
Que un rack continúe en pie después de un impacto no significa automáticamente que conserve las condiciones previstas en su diseño.
Cuando existe documentación disponible, la inspección debe contrastarse con la memoria de cálculo del rack y con la configuración autorizada.
Qué debe revisar una inspección de racks
La revisión debe realizarse de forma ordenada, identificando sectores, filas, módulos y niveles.
Esto permite dejar trazabilidad de cada hallazgo y verificar posteriormente si la condición fue corregida.
No todos los daños tienen la misma importancia.
Una marca superficial no equivale a un puntal deformado, una conexión dañada o un componente estructural ausente.
Por eso, cada hallazgo debe analizarse considerando:
- ubicación;
- tipo de componente;
- magnitud del daño;
- carga que soporta;
- configuración estructural;
- exposición a nuevos impactos.
Puntales y marcos
Los puntales son elementos verticales principales del rack y transmiten las cargas hacia la base de la estructura.
Durante una inspección conviene revisar:
- golpes;
- abolladuras;
- deformaciones;
- torsiones;
- fisuras;
- corrosión;
- daños en uniones;
- componentes faltantes;
- condición de las placas base.
Los sectores de mayor exposición suelen encontrarse en:
- extremos de filas;
- cruces;
- cabeceras;
- zonas de giro;
- accesos;
- áreas de carga y descarga.
Un puntal deformado no debería corregirse simplemente enderezándolo en terreno.
Dependiendo de la condición detectada, puede ser necesario aislar el sector, descargar posiciones y evaluar el reemplazo o reparación mediante una solución técnicamente definida.
Diagonales y arriostramientos
Las diagonales forman parte del comportamiento estructural de los marcos.
Durante la inspección se debe verificar que:
- estén presentes;
- no se encuentren dobladas;
- mantengan sus conexiones;
- no presenten cortes;
- no hayan sido modificadas;
- no existan reparaciones improvisadas.
Una diagonal dañada puede parecer menos relevante que un puntal golpeado, pero forma parte del sistema estructural.
Por eso no debería eliminarse, soldarse o reemplazarse por un componente diferente sin evaluación.
Vigas y conexiones
Las vigas soportan directamente los niveles de almacenamiento.
Se debe revisar que permanezcan correctamente instaladas y conectadas a los marcos.
Entre los aspectos a controlar están:
- deformaciones;
- golpes;
- conectores dañados;
- nivelación;
- posición;
- seguros o pasadores;
- componentes faltantes.
Una viga que no tiene instalado su seguro de conexión puede desplazarse accidentalmente durante determinadas maniobras de carga o descarga.
También conviene verificar que las vigas correspondan a la configuración definida para el sistema.
Mover una viga para obtener más altura de almacenamiento puede modificar las condiciones originales del rack.
Seguros y pasadores
Los seguros de las vigas son componentes pequeños, pero cumplen una función importante.
Durante una operación normal pueden perderse, deformarse o quedar mal instalados después de modificaciones.
Por eso la inspección debería verificar que las conexiones cuenten con los elementos de seguridad correspondientes.
Un componente faltante no debería reemplazarse por soluciones improvisadas que no pertenezcan al sistema.
Anclajes y placas base
Los anclajes conectan la estructura con la losa.
Durante la inspección se debe revisar:
- presencia de anclajes;
- componentes faltantes;
- daños visibles;
- deformaciones;
- condición de la placa base;
- alteraciones en el sector de fijación.
También conviene observar el estado de la superficie alrededor del apoyo.
Grietas, reparaciones, deterioros o modificaciones en la losa pueden requerir una evaluación adicional dependiendo de su ubicación y magnitud.
Verticalidad de los racks
El aplome de los marcos también forma parte de la revisión.
Una inclinación puede originarse por:
- impactos;
- problemas de montaje;
- deformaciones;
- asentamientos;
- daños en componentes;
- modificaciones de la estructura.
La verticalidad no debería evaluarse únicamente de manera visual cuando existe una desviación relevante.
Si se detecta una condición fuera de lo esperado, corresponde medirla y relacionarla con la estructura y sus antecedentes técnicos.
Protecciones de puntal y cabeceras
Las protecciones ayudan a reducir la exposición de los racks a impactos de equipos.
Sin embargo, también reciben golpes y pueden perder efectividad.
Durante una inspección conviene revisar:
- protectores deformados;
- fijaciones dañadas;
- desplazamientos;
- ausencia de elementos;
- golpes repetitivos.
Un protector constantemente impactado también puede revelar un problema de operación.
La causa podría encontrarse en:
- pasillos insuficientes;
- radios de giro;
- circulación;
- ubicación de pallets;
- maniobras complejas.
En esos casos, reemplazar únicamente la protección puede no resolver el problema.
Estado de los pallets
La inspección no debería limitarse a la estructura metálica.
El pallet también forma parte del sistema de almacenamiento.
Se deben identificar unidades con:
- tablas rotas;
- tacos faltantes;
- deformaciones;
- daños estructurales;
- dimensiones incompatibles;
- cargas desplazadas.
Un pallet deteriorado puede fallar durante almacenamiento o extracción.
También puede apoyarse incorrectamente sobre las vigas o accesorios del rack.
Cargas almacenadas
Una estructura puede encontrarse físicamente en buenas condiciones y, aun así, estar siendo utilizada incorrectamente.
Por eso se debe verificar la relación entre el rack y las cargas reales.
Entre los aspectos importantes se encuentran:
- peso máximo por pallet;
- cantidad de pallets por nivel;
- distribución de carga;
- altura de las unidades;
- dimensiones;
- salientes;
- estabilidad.
Cuando existen placas de carga instaladas, estas deberían corresponder a la configuración efectiva del rack.
Si las vigas o niveles fueron modificados posteriormente, conviene comprobar que la información siga siendo válida.
Modificaciones realizadas en terreno
Una inspección debe buscar también alteraciones de la estructura.
Entre ellas:
- nuevas perforaciones;
- soldaduras;
- vigas cambiadas de nivel;
- diagonales retiradas;
- componentes de otro sistema;
- refuerzos improvisados;
- piezas reemplazadas sin identificación.
Los racks trabajan como un conjunto.
Modificar un componente puede cambiar cómo se comporta otra parte de la estructura.
Por eso las intervenciones deberían estar respaldadas técnicamente.
Bandejas, mallas y accesorios
Los accesorios también requieren revisión.
Dependiendo de la configuración pueden existir:
- bandejas;
- mallas;
- soportes de pallet;
- topes;
- separadores;
- protecciones;
- accesorios de seguridad.
Aunque algunos de estos elementos no formen parte de la estructura principal, su falla puede generar caída de productos o restricciones de uso.
Inspección y operación diaria
Muchas condiciones pueden detectarse antes de una inspección técnica formal si la operación cuenta con un sistema de reporte.
Los operadores y supervisores suelen ser los primeros en observar:
- impactos;
- cargas desplazadas;
- componentes faltantes;
- pallets dañados;
- deformaciones;
- protecciones golpeadas.
Por eso conviene establecer un procedimiento claro para informar un daño.
El reporte debería indicar al menos:
- ubicación;
- componente afectado;
- fotografía;
- fecha;
- condición observada.
Cuando existe riesgo evidente, la operación debería aplicar su procedimiento interno para restringir el área y evitar seguir cargando una posición potencialmente comprometida.
Frecuencia de inspección
No existe una única frecuencia apropiada para todas las instalaciones.
La periodicidad depende de variables como:
- intensidad de uso;
- cantidad de turnos;
- frecuencia de movimientos;
- altura;
- tipo de equipo;
- historial de impactos;
- ambiente;
- criticidad del inventario.
Una bodega de alta rotación donde operan grúas continuamente necesita una estrategia de control diferente a una zona de reserva con pocos movimientos.
Por eso es recomendable combinar distintos niveles de revisión.
Control visual operacional
El primer nivel corresponde a las observaciones realizadas durante el funcionamiento normal de la bodega.
Operadores y supervisores pueden identificar rápidamente:
- impactos recientes;
- pallets inestables;
- componentes faltantes;
- pasillos obstruidos;
- protecciones dañadas.
El objetivo es evitar que una condición evidente permanezca semanas sin ser reportada.
Inspección periódica documentada
Un segundo nivel corresponde a una revisión planificada y registrada.
Se pueden documentar:
- ubicación;
- fotografías;
- componente;
- condición;
- acción requerida;
- fecha;
- estado de cierre.
Este registro permite detectar patrones.
Por ejemplo, si varios puntales del mismo sector reciben impactos repetidos, el problema podría encontrarse en el layout y no únicamente en los operadores.
Evaluación técnica
Determinadas condiciones requieren una revisión de mayor profundidad.
Puede ser especialmente recomendable cuando existen:
- daños relevantes;
- modificaciones;
- ampliaciones;
- cambios de carga;
- cambio de niveles;
- impactos importantes;
- ausencia de documentación;
- dudas sobre capacidad.
En estos casos, la inspección debería vincularse con la ingeniería del sistema de racks y sus antecedentes técnicos.
Qué hacer cuando se detecta un daño
La acción debe depender de la condición identificada.
Cuando existe una deformación significativa, pérdida de un componente o una situación que pueda comprometer la carga, la prioridad es evitar que el sector continúe operando como si nada hubiese ocurrido.
Dependiendo del caso, puede ser necesario:
- identificar la ubicación;
- restringir temporalmente el sector;
- descargar posiciones;
- registrar el daño;
- evaluar técnicamente;
- definir reparación o reemplazo;
- verificar la intervención;
- liberar nuevamente el área.
No todos los casos requieren necesariamente la misma medida.
La decisión debe relacionarse con el componente afectado y la severidad del daño.
No reparar racks de forma improvisada
Uno de los puntos más importantes es evitar intervenciones sin respaldo.
No es recomendable:
- enderezar componentes estructurales por cuenta propia;
- perforar puntales;
- soldar refuerzos no calculados;
- eliminar diagonales;
- combinar piezas incompatibles;
- modificar conexiones.
Una reparación puede parecer resistente visualmente y, aun así, alterar el comportamiento estructural del sistema.
Las intervenciones deben definirse de acuerdo con la estructura existente.
Compatibilidad de repuestos
Cuando se reemplaza una viga, marco, diagonal u otro componente, se debe verificar que el repuesto sea compatible con el rack.
No todos los perfiles, conexiones o sistemas de perforación son intercambiables.
La compatibilidad debe considerar:
- geometría;
- espesor;
- tipo de conexión;
- capacidad;
- configuración.
Usar una pieza que simplemente “calza” físicamente no significa que tenga las mismas características estructurales.
Investigar por qué ocurrió el daño
Reemplazar el componente resuelve el daño inmediato.
Pero no necesariamente resuelve su causa.
Si los impactos se repiten en una misma zona, conviene analizar:
- ancho de pasillos;
- radios de giro;
- ubicación de productos;
- sentido de circulación;
- maniobras;
- congestión;
- visibilidad.
Puede ser necesario complementar la reparación con:
- protectores;
- barreras;
- cambios de layout;
- señalización;
- capacitación;
- modificación del flujo.
La inspección puede revelar problemas de layout
Los daños también entregan información sobre cómo funciona realmente la bodega.
Una zona con impactos recurrentes puede indicar que el equipo dispone de poco espacio para maniobrar.
Un sector permanentemente congestionado puede revelar una mala relación entre almacenamiento y despacho.
Un nivel golpeado repetidamente puede no ser compatible con la altura actual de las cargas.
Por eso una inspección puede convertirse en información útil para un futuro rediseño de layout de bodega.
Inspeccionar antes de ampliar
Cuando aumenta el inventario, una reacción habitual es agregar niveles o incorporar nuevas posiciones.
Antes de hacerlo conviene revisar el estado y configuración existente.
La evaluación puede determinar si:
- la estructura está en condiciones;
- existe capacidad para modificar niveles;
- se requieren reparaciones;
- conviene reorganizar productos;
- debe cambiarse el sistema de almacenamiento.
No siempre la solución es agregar estructura.
En determinados casos puede ser más eficiente combinar Rack Selectivo, Rack Drive In, Picking u otras configuraciones.
Registro de hallazgos
Una inspección entrega mayor valor cuando los resultados quedan documentados.
Un registro puede incluir:
- código o ubicación;
- tipo de elemento;
- fotografía;
- condición;
- acción recomendada;
- fecha;
- responsable;
- estado.
De esta forma, la empresa puede saber qué hallazgos siguen pendientes y cuáles fueron corregidos.
También permite observar tendencias a lo largo del tiempo.
Errores frecuentes en el mantenimiento de racks
Continuar utilizando un sector dañado
Un impacto puede requerir evaluación antes de mantener el nivel cargado.
Enderezar un puntal en terreno
La apariencia externa no permite verificar si el componente mantiene sus propiedades o geometría original.
Soldar sin evaluación
Una reparación improvisada puede alterar el comportamiento del elemento.
Cambiar vigas de posición sin revisar
Modificar niveles puede cambiar la configuración estructural.
Mezclar componentes
Dos piezas similares visualmente pueden tener características diferentes.
No registrar impactos pequeños
La repetición de golpes puede revelar un problema operacional mayor.
Revisar solamente el acero
Pallets, cargas, protecciones y operación también forman parte del sistema.
Qué información conviene tener para una inspección
Antes de realizar una revisión técnica puede ser útil disponer de:
- planos;
- memoria de cálculo;
- placas de carga;
- fabricante del sistema;
- antigüedad;
- modificaciones realizadas;
- pesos almacenados;
- historial de impactos;
- fotografías;
- registros de mantenimiento.
Si parte de esta información no existe, el levantamiento en terreno adquiere todavía más importancia.
Preguntas frecuentes sobre inspección de racks
¿Cada cuánto deben inspeccionarse los racks?
La frecuencia depende de la intensidad de uso, equipos, turnos, altura, historial de impactos y condiciones de operación. Lo recomendable es establecer controles visuales y revisiones periódicas de acuerdo con el nivel de exposición de la instalación.
¿Se puede seguir utilizando un rack golpeado?
Depende del componente y de la magnitud del daño. Cuando existe una deformación relevante o una condición potencialmente estructural, corresponde evaluar el sector antes de continuar utilizándolo normalmente.
¿Se puede enderezar un puntal?
No debería asumirse que enderezar el elemento devuelve automáticamente sus condiciones originales. La intervención debe definirse técnicamente.
¿Se pueden mover las vigas de nivel?
Una modificación de niveles puede alterar la configuración considerada para la estructura. Conviene revisar técnicamente el cambio antes de ejecutarlo.
¿Qué ocurre si falta un seguro de viga?
Debe revisarse y reponerse con un componente compatible con el sistema. No es recomendable utilizar elementos improvisados como reemplazo.
¿Una inspección también revisa los pallets?
Sí. El estado, dimensiones y estabilidad de los pallets influyen directamente en la operación segura del rack.
Inspeccionar antes de que el daño detenga la operación
Una bodega eficiente no es aquella que mantiene todos sus racks ocupados a cualquier costo.
Es aquella que conoce el estado de su infraestructura, identifica daños oportunamente y mantiene las estructuras dentro de las condiciones para las cuales están siendo utilizadas.
Una inspección de racks industriales permite detectar componentes dañados, cambios de configuración, problemas de operación y sectores que requieren evaluación antes de que una condición local afecte una zona mayor de la bodega.
Racker puede abordar este proceso desde el levantamiento técnico y la inspección hasta la ingeniería, suministro de componentes, reparación y montaje de racks industriales.
Solicita una evaluación de tus racks para revisar el estado de la estructura y definir las acciones necesarias antes de intervenirla.
